Klassningar
Prestanda på dörrens egenskaper har provats av RISE (tidigare SP) och certifierats av RISE Certifiering. RISE utför regelbundna tillverkningskontroller i Dalocs fabriker.
Brandklass: A60.
I BBR anges att det är generellt godtaget att använda A60 som alternativ till EI60.
Hygien: Hygienklass 1 enligt ”Riktlinjer för vårdhygieniska aspekter” framtagna av Program för Teknisk Standard, PTS.
Korrosivitetsklass: C1-C4 och C5-I enligt SS-EN ISO 12944-2.
Se nedan.
CE-märkning: Ytterdörrsutförande (Y66) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
Brandklass: A60.
I BBR anges att det är generellt godtaget att använda A60 som alternativ till EI60.
Hygien: Hygienklass 1 enligt ”Riktlinjer för vårdhygieniska aspekter” framtagna av Program för Teknisk Standard, PTS.
Korrosivitetsklass: C1-C4 och C5-I enligt SS-EN ISO 12944-2.
Se nedan.
CE-märkning: Ytterdörrsutförande (Y66) är CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
| Brandmotstånd:* | EI220/EW60. |
| Brandgastäthet: | npd |
| Självstängning:** | C5 |
| Motstånd mot vindlast: | klass 2 |
| Vattentäthet:*** | npd |
| Avgivande av farliga ämnen: | godkänd |
| Ljudreduktion: | npd |
| U-värde: | npd |
| U-värde pardörr: | npd |
| Lufttäthet: | npd |
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
Dörrblad
Konstruktion: Dörrbladet är 54 mm tjockt, överfalsat och består av varmförzinkad eller rostfri stålplåt. Sammanfogning sker genom limning vilket ger en slät yta på båda sidor.
Material: 1,2 mm varmförzinkad plåt alternativt 1 mm rostfri stålplåt. Isolering av mineralull.
Ytbehandling: Varmförzinkade S66 levereras som standard grundmålade men kan även levereras industrimålade.
I rostfritt utförande är synliga exponerade ytor av rostfritt stål EN 1.4301 (tidigare SS 2333) och övriga ingående detaljer främst i förzinkad plåt. Motsvarar korrosivitetsklass C4 enligt EN ISO 12944-2/BSK 07.
I korrosiva miljöer, exempelvis vägtunnlar eller industrier och andra byggnader med aggressiv atmosfär, där det ställs höga krav på korrosionsmotstånd rekommenderas rostfritt syrafast utförande. Synliga ytor tillverkas då i syrafast rostfritt stål EN 1.4404 (tidigare SS 2348) och övriga ståldetaljer i rostfritt och syrafast. Motsvarar korrosivitetsklass C5-I enligt EN ISO 12944-2/BSK 07.
Vid rostfritt respektive rostfritt syrafast utförande är borstad/slipad yta och skyddsfilm standard, men de kan även levereras industrimålade i någon av våra grundkulörer.
Material: 1,2 mm varmförzinkad plåt alternativt 1 mm rostfri stålplåt. Isolering av mineralull.
Ytbehandling: Varmförzinkade S66 levereras som standard grundmålade men kan även levereras industrimålade.
I rostfritt utförande är synliga exponerade ytor av rostfritt stål EN 1.4301 (tidigare SS 2333) och övriga ingående detaljer främst i förzinkad plåt. Motsvarar korrosivitetsklass C4 enligt EN ISO 12944-2/BSK 07.
I korrosiva miljöer, exempelvis vägtunnlar eller industrier och andra byggnader med aggressiv atmosfär, där det ställs höga krav på korrosionsmotstånd rekommenderas rostfritt syrafast utförande. Synliga ytor tillverkas då i syrafast rostfritt stål EN 1.4404 (tidigare SS 2348) och övriga ståldetaljer i rostfritt och syrafast. Motsvarar korrosivitetsklass C5-I enligt EN ISO 12944-2/BSK 07.
Vid rostfritt respektive rostfritt syrafast utförande är borstad/slipad yta och skyddsfilm standard, men de kan även levereras industrimålade i någon av våra grundkulörer.

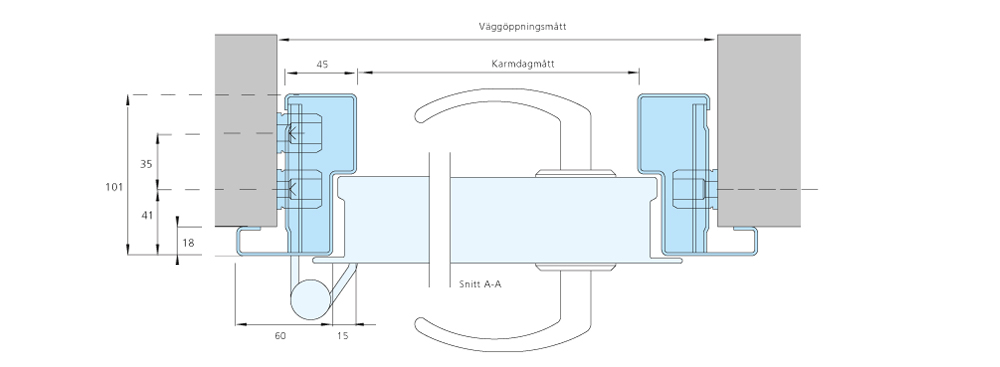

Karm

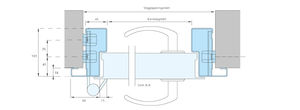

Konstruktion: Som standard levereras S66 med karm 31 som är foderbildande på gångjärnssidan.
Karmen tillverkas av 1,5 mm varmförzinkad plåt alternativt 1,5 mm rostfritt stål med övriga detaljer främst i förzinkad stål. I syrafast utförande är synliga detaljer i syrafast rostfritt stål och övriga detaljer i rostfritt.
Karmen levereras sammansatt utan lösa delar. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.
Isolering: Färdigisolerad med mineralull från fabrik.
Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Karmen tillverkas av 1,5 mm varmförzinkad plåt alternativt 1,5 mm rostfritt stål med övriga detaljer främst i förzinkad stål. I syrafast utförande är synliga detaljer i syrafast rostfritt stål och övriga detaljer i rostfritt.
Karmen levereras sammansatt utan lösa delar. Flera olika utförande av karm finns: foder på gångjärnssidan, foder på båda sidor eller utan foder.
Isolering: Färdigisolerad med mineralull från fabrik.
Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel
Dörr i varmförzinkat utförande levereras som standard med varmförzinkad anslagströskel, typ U. Rostfri fasad anslagströskel är standard till dörr i rostfritt och rostfritt syrafast utförande. Mot beställning kan den förses med tröskelplatta.
Standardbeslag
Lås: Låshus Assa 310. Dörr i syrafast utförande förses med låshus Assa 565 Heavy Duty (HD) som standard.
Låsplacering: A=54 mm, B=27 mm från gångjärnssida till centrum låskista. A/B mått gäller endast med Assa Connect och modullås, för övriga lås kontakta Daloc.

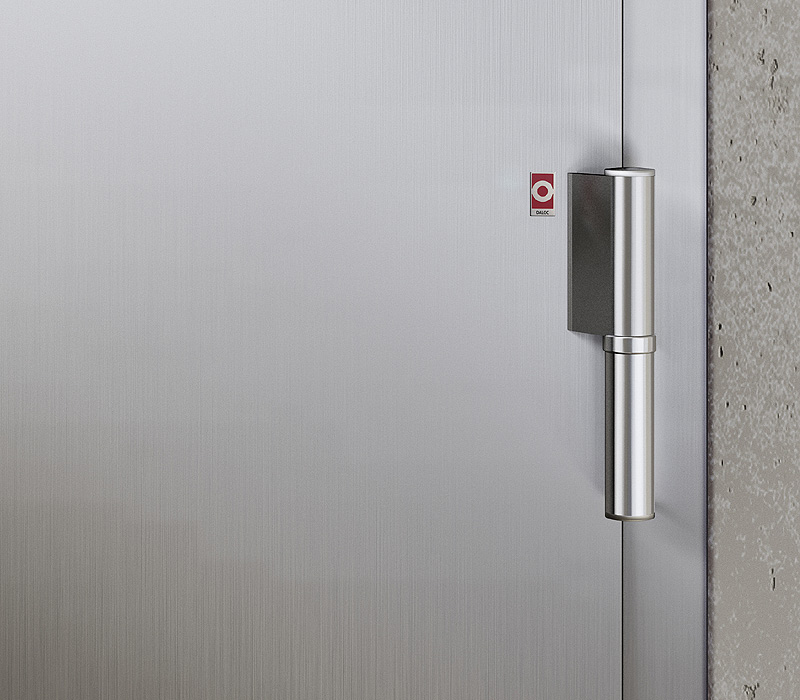

Övrigt: Kullagrade gångjärn. Dold förstärkning för dörrstängare på gångjärnssidan.
Låsplacering: A=54 mm, B=27 mm från gångjärnssida till centrum låskista. A/B mått gäller endast med Assa Connect och modullås, för övriga lås kontakta Daloc.
Övrigt: Kullagrade gångjärn. Dold förstärkning för dörrstängare på gångjärnssidan.
Tillval
Kan levereras med glasöppning, sparkskydd, tätningslist, ventilationsgaller (ej brandklass), dörrstängare, elslutbleck, magnetkontakt, motor- och microlås, låskolvskontakt m m. Kontakta Daloc för extra utrustning till S66 i syrafast utförande.
Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.
Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant.

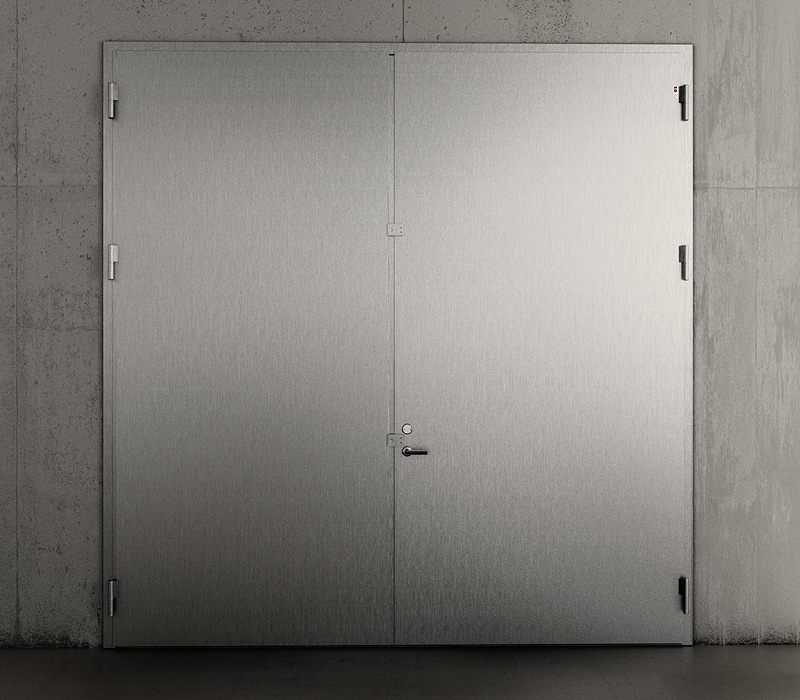

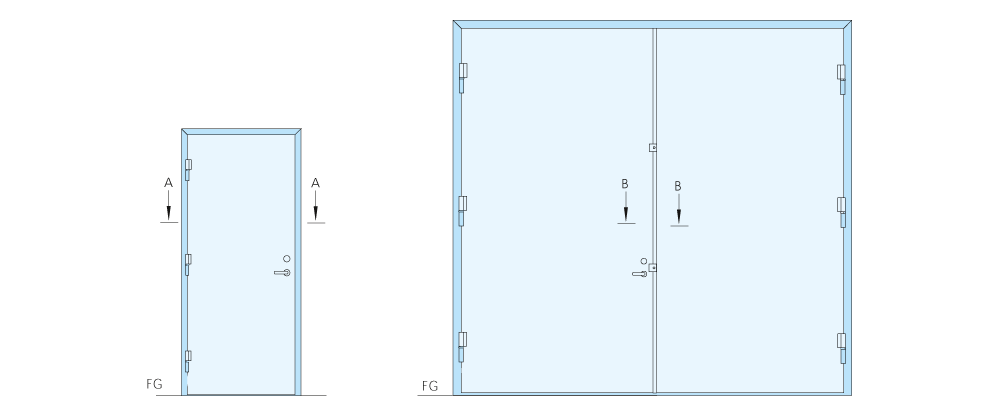

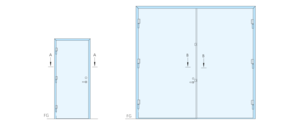

Parbladig dörr

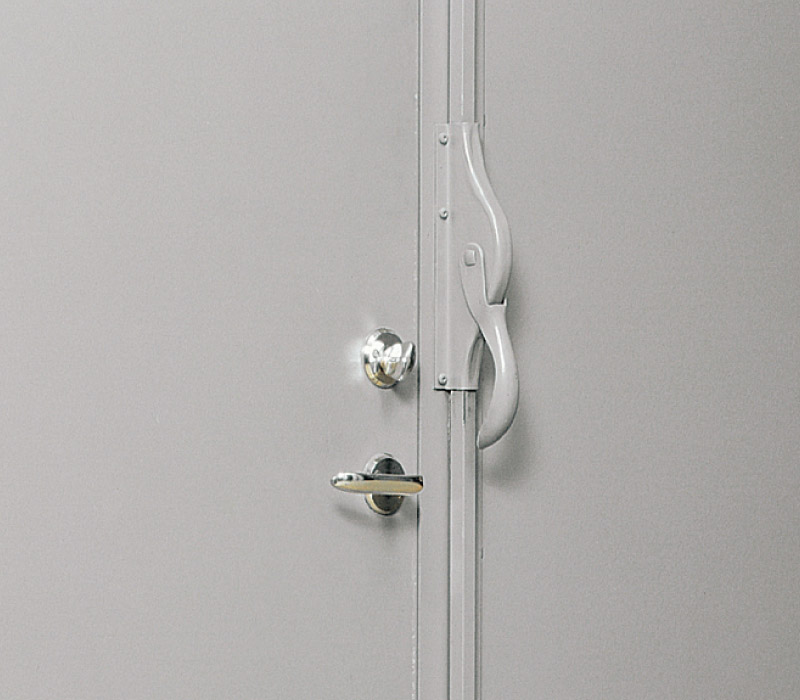

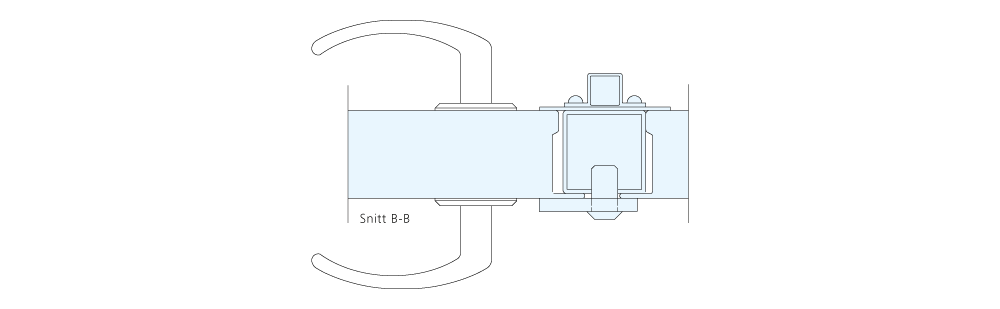

Dörrblad och karm tillverkas på samma sätt som enkeldörr. Parhalvan är försedd med anslag och som standard med spanjolett på anslagssidan. Kantregel i rostfritt material som standard för rostfria dörrar. Dörrens olika delar är lätta att transportera, hantera och montera tack vare att mindre enheter monteras ihop på plats.
Vi förbehåller oss rätt till konstruktionsändringar.
