Klassningar
Prestanda på dörrens egenskaper har provats av RISE (tidigare SP) och certifierats av RISE Certifiering samt SBSC. RISE och SBSC utför regelbundna tillverkningskontroller i Dalocs fabriker.
Brandklass: EI220/EW60 alt EI230/EW60.
Ljudreduktion: Rw 43, tillval 48dB och 50dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).
Inbrottsskydd: SS-EN 1627 RC3.
Dörren är godkänd för såväl in- som utåtgående montage.
Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik alternativt laminatplåt för utomhusbruk.
CE-märkning: CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
**** En dörrs ljudreducerande egenskaper varierar beroende på ljudets frekvens (tänk bas och diskant) därför finns ett komplement till Rw-värdet: ”Rw+C” (för buller med höga frekvenser, dvs ljusa toner) och ”Rw+Ctr” (för buller med låga frekvenser, dvs bastoner).
Klimatdörr: Ytterdörr Y43 uppfyller klass 3 (högst klass) enligt SS-EN 12219, klimatisk påverkan på dörrar, för klimat A och D.
Det innebär följande vid testtemperaturer utsida/insida 18°/23°C (klimat A) och -15°/23°C (klimat D):
* Maximal utböjning/vridning av dörrblad i förhållande till karm
** Lufttäthetsklass 4 (högst klass) enligt SS-EN 12207 som innebär max luftläckage om 3m3/h*m2 vilket leder till mindre energiförluster.
*** Stängningskraft klass 4 (näst högst klass) enligt SS-EN 12217 vilket innebär stängningskraft inom 10N.
Brandklass: EI220/EW60 alt EI230/EW60.
Ljudreduktion: Rw 43, tillval 48dB och 50dB.
Ljudreduktion (Rw) har ersatt ljudklass (R'w). Vid projektering minskas uppmätt ljudreduktion dörr med 2-3dB för hänsyn till montage och utförande.
Brandgastäthet: Tillval SS-EN 13501-2 klass Sa och S200 (tidigare Sm).
Inbrottsskydd: SS-EN 1627 RC3.
Dörren är godkänd för såväl in- som utåtgående montage.
Korrosivitetsklass: C1-C3 enligt SS-EN ISO 12944-2.
Dörrar för utomhusbruk upp till korrosivitetsklass C3 rekommenderas i varmförzinkat utförande med industrimålning från fabrik alternativt laminatplåt för utomhusbruk.
CE-märkning: CE-märkt enligt produktstandarden för ytterdörrar EN 14351-1 och EN 16034 om brandegenskaper föreligger.
Följande prestanda redovisas på CE-dekalen, placerad på dörrbladets bakkant:
| Brandmotstånd:* | EI220/EW60 alt EI230/EW60. |
| Brandgastäthet: | Sa alt S200 |
| Självstängning:** | C5 |
| Motstånd mot vindlast | klass 5B |
| Vattentäthet:*** | klass 7B/npd |
| Avgivande av farliga ämnen: | godkänd |
| Ljudreduktion:**** | Rw 43(C=-2;Ctr=-7)dB. Rw 48(C=-1;Ctr=-4)dB. Rw 50(C=-1;Ctr=-5)dB. |
| U-värde enkeldörr: | 1,4-1,7 |
| Lufttäthet: | klass 4 |
* Dörr med krav på brandmotstånd i 60 minuter kan utformas som lägst EI215/EW60, se BBR 5:2311.
** Dörr med nödutrymning- eller panikutrymningsbeslag deklareras C4 pga beslagens klassning. Passivt dörrblad deklareras i högsta klassen C2.
*** No performance determined (npd) gäller inåtgående montage där vattentäthet ej har utvärderats.
**** En dörrs ljudreducerande egenskaper varierar beroende på ljudets frekvens (tänk bas och diskant) därför finns ett komplement till Rw-värdet: ”Rw+C” (för buller med höga frekvenser, dvs ljusa toner) och ”Rw+Ctr” (för buller med låga frekvenser, dvs bastoner).
Klimatdörr: Ytterdörr Y43 uppfyller klass 3 (högst klass) enligt SS-EN 12219, klimatisk påverkan på dörrar, för klimat A och D.
Det innebär följande vid testtemperaturer utsida/insida 18°/23°C (klimat A) och -15°/23°C (klimat D):
| Utböjning/vridning: | Inom 2 mm* |
| Lufttäthet: | Klass 4** enligt SS-EN 12207 |
| Stängningskraft: | Klass 4*** enligt SS-EN 12217 |
* Maximal utböjning/vridning av dörrblad i förhållande till karm
** Lufttäthetsklass 4 (högst klass) enligt SS-EN 12207 som innebär max luftläckage om 3m3/h*m2 vilket leder till mindre energiförluster.
*** Stängningskraft klass 4 (näst högst klass) enligt SS-EN 12217 vilket innebär stängningskraft inom 10N.
Dörrblad
Konstruktion: Dörrbladet är 58 mm tjockt, med fasad överfals och består av stålplåtar sammanfogade i en bockning med dolda plåtkanter vid dörrbladskanten. Sammanfogning sker genom limning och nitning.
Material: 1 mm stålplåtar, integrerade inbrottsförstärkningar och isolering av mineralull samt ev. gips.
Ytbehandling: Y43 levereras med yta av utomhusbeständig laminatplåt i kulör eller trämönster. Den kan även levereras färdigmålad i någon av våra standardkulörer i korrosivitetsklass C3 enligt EN ISO 12944 5:2007/BSK 07. Andra NCS-kulörer levereras på begäran.
Material: 1 mm stålplåtar, integrerade inbrottsförstärkningar och isolering av mineralull samt ev. gips.
Ytbehandling: Y43 levereras med yta av utomhusbeständig laminatplåt i kulör eller trämönster. Den kan även levereras färdigmålad i någon av våra standardkulörer i korrosivitetsklass C3 enligt EN ISO 12944 5:2007/BSK 07. Andra NCS-kulörer levereras på begäran.
Karm

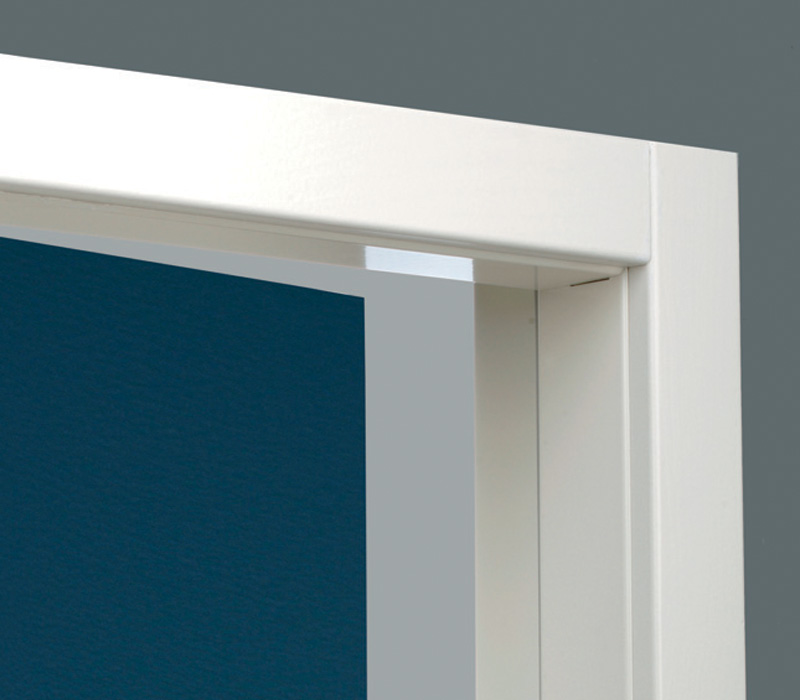

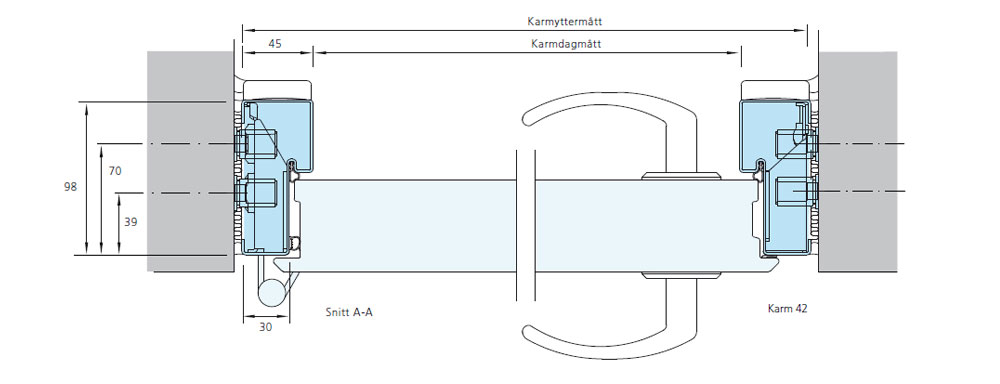

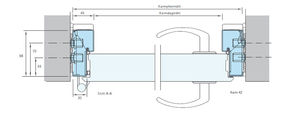

Konstruktion: För bästa skydd mot regn, vind och kyla levereras Y43 med varmförzinkad vit-målad karm 42, färdigisolerad med mineralull. Karmen levereras sammansatt från fabrik. Tätningslist är placerad i ett spår i karmen. Karmen kan kompletteras med väggomfattning för insidan.
Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Montering: Snabbt montage och fixering genom karmens efterjusterbara karmhylsor (insexnyckel).
Tröskel

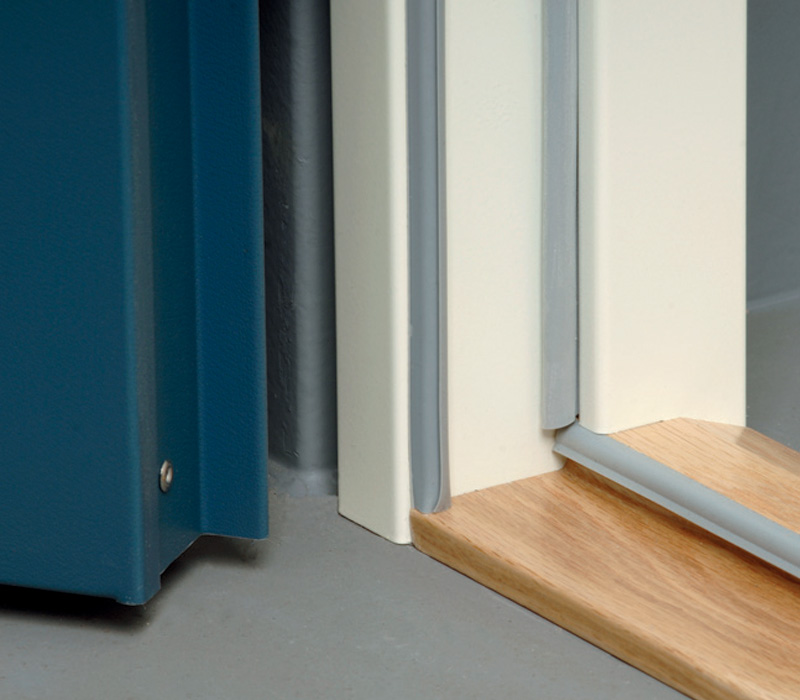

Y43 förses som standard med hårdträtröskel, behandlad med dubbla lacklager på alla ytor. Fasad tröskel (ATYG) är standard men kan vid önkemål ersättas med rak tröskel (ATYH) eller komposittröskel. Mot beställning kan Y43 även förses med rostfri anslagströskel (ATR), som också är standard vid inåtgående montage.
Standardbeslag
Lås: Flerpunktslås Assa 510. Till S43/Y43 rekommenderas rund dubbelcylinder enligt SSF 3522 klass 3. För bostadsdörr, utan krav på bortasäker* låsning på insidan, rekommenderas rund cylinder SSF 3522 klass 3 utsida i kombination med rund magnetvredcylinder insida. Kontakta Daloc för andra godkända alternativ.
* Med bortasäker låsning på insidan menas låsning som endast kan låsas upp med behörig nyckel.
Låsplacering: A=58 mm, B=32 mm från gångjärnssida till centrum låskista. A/B mått gäller endast med Assa Connect och modullås, för övriga lås kontakta Daloc.

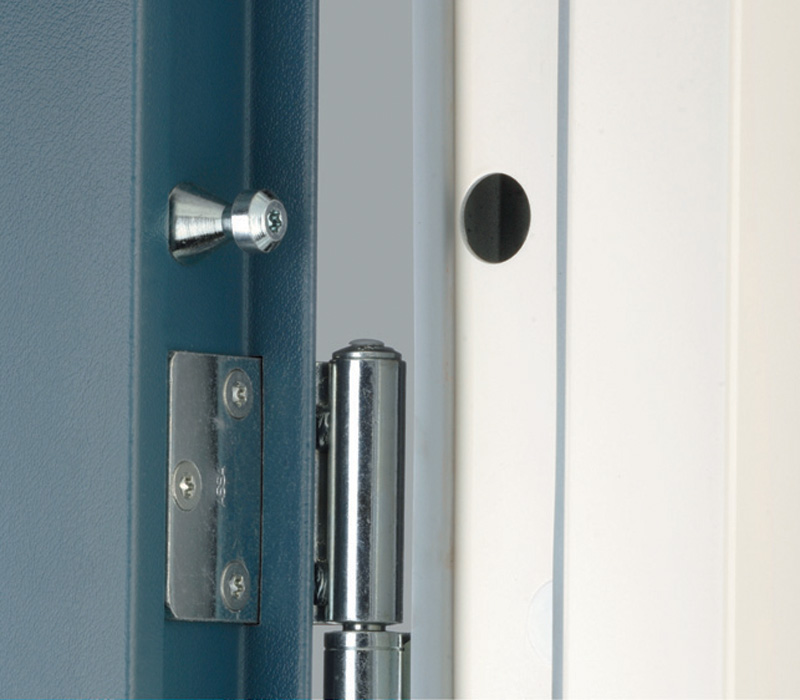

Övrigt: Tappbärande justerbara elförzinkade gångjärn, säkerhetsskruv i slutbleck och dubbla tappar i bakkant samt extra integrerat borrskydd vid huvudlåset ingår som standard.
* Med bortasäker låsning på insidan menas låsning som endast kan låsas upp med behörig nyckel.
Låsplacering: A=58 mm, B=32 mm från gångjärnssida till centrum låskista. A/B mått gäller endast med Assa Connect och modullås, för övriga lås kontakta Daloc.
Övrigt: Tappbärande justerbara elförzinkade gångjärn, säkerhetsskruv i slutbleck och dubbla tappar i bakkant samt extra integrerat borrskydd vid huvudlåset ingår som standard.
Tillval
Vid vindutsatt placering rekommenderas komplettering med dörrbroms. För inåtgående dörr rekommenderas vattenavvisare i nederkant om dörren utsätts för regn. För utåtgående dörr som helt saknar regnskydd, rekommenderas vattenavvisare i ovankant. Dessutom kan Y43 levereras med Yale Doorman Elektroniskt dörrlås, Daloc Linea-mönster, rostfri tröskel, dörrkik, mekanisk ringklocka, nyckeltub, sparkskydd, säkerhetsglas, karmbelysning, dörrstängare m m. Kontakta Daloc för utrustning till ljudreduktion Rw 48-50 dB.
Vi förbehåller oss rätt till konstruktionsändringar.
Vi förbehåller oss rätt till konstruktionsändringar.
